一、 產品描述
F24A2燈條基站是一款工作在2.4GHz頻段的有源RFID基站設備，搭配全向/定向天線可以實現全向/定向讀寫功能。該產品采用外置天線安裝方式，可靈活配置各類全向及定向天線,具有識別范圍廣、識別率高、功能強大、可靠性高、擴展性強等特點，其讀取可達50m。
F24A2燈條基站外形簡潔美觀、小巧輕便、堅固耐用，富有科技感和現代感。產品采用了軟件容錯和硬件抗干擾設計，能在惡劣的工作環境中長時間連續、穩定地工作。
二、產品功能
1)基站支持100兆網口通訊接口；
2)基站支持配套聲光燈條的控制；
3)基站天線采用外置安裝方式，可靈活配置各類全向及定向天線，滿足各種應用場景需求；
4)提供功能強大的API用戶接口，可與用戶現有信息系統的快速集成和對接,使用；
5)通信協議為自主開發，針對特殊用戶需求可定制和擴展；
三、F24A2主要性能參數
表1 F2413-H主要性能參數

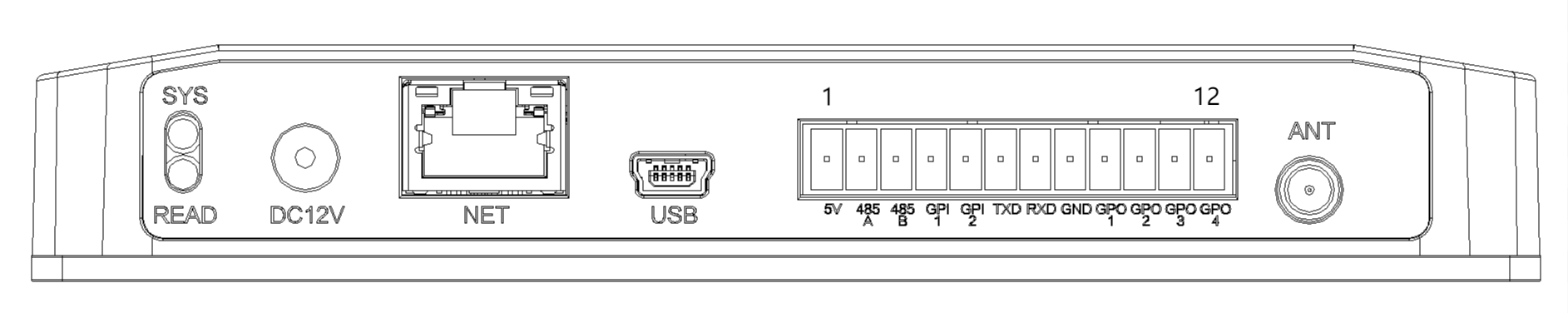

四、接線端子定義
管 腳 | 名 稱 | 描 述 |
1 | 5V | 保留 |
2 | RS-485-A | 保留 |
3 | RS-485-B | 保留 |
4 | GPIO_IN1 | 保留 |
5 | GPIO_IN2 | 保留 |
6 | TXD | 保留 |
7 | RXD | 保留 |
8 | GND | 保留 |
9 | GPIO_OUT1 | 保留 |
10 | GPIO_OUT2 | 保留 |
11 | GPIO_OUT3 | 保留 |
12 | GPIO_OUT4 | 保留 |
x | USB | Mini USB接口，USB OTG |
x | NET | RJ45 標準接口，10M/100M（自適應） |
x | DC12V | 電源輸入接口，直流11V～13V |
x | SYS | 紅色燈：運行指示燈 |
x | READ | 綠色燈：狀態指示燈 |

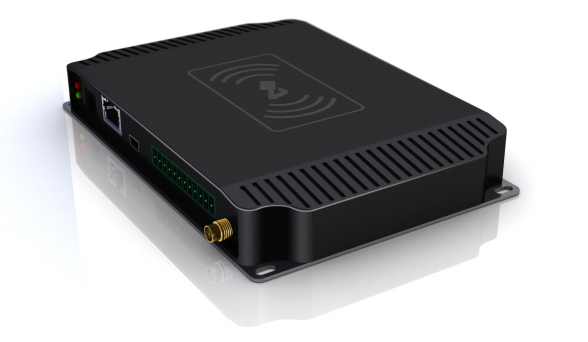

五、實物圖片

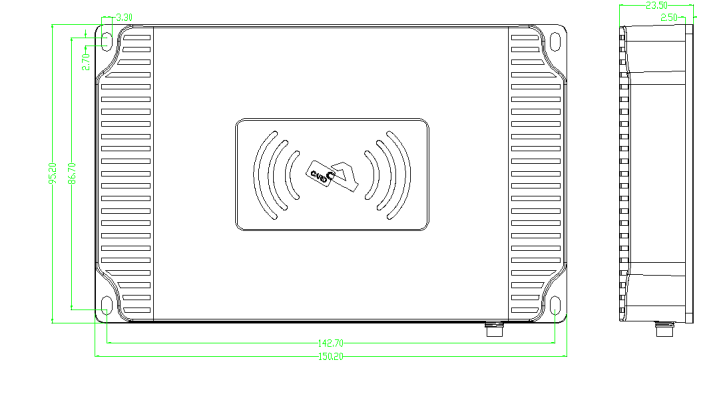

六、設備安裝尺寸圖
