、產品描述
M2100是基于PHYCHIPS PR9200設計的超高頻單通道讀寫模塊，模塊最大輸出功率可達到+25 dBm，配合8dBi增益天線模塊讀取距離可達6m，并可實現大于200tags/s的標簽識別率，多標簽讀取和抗干擾能力穩定。
針對客戶的需求，標簽可加密設置，其他讀寫器再讀時為亂碼，增加了保密性。M2100經過大量測試和長時間不間斷工作（連續180天）等驗證，其穩定性、可靠性完全可滿足使用開發需求，采用緊湊的結構設計，體積小巧（56.5*36.0*4.8mm）。
對比測試：
模塊類型 | 天線類型 | 標簽 | 讀取距離 |
M2100 | 8DBI天線 | 白卡 | 6m |
PHYCHIPS模塊 | 8DBI天線 | 白卡 | 5m |
產品優勢：
1) M2100接收靈敏度可達-62dBm，比傳統讀寫器更適合苛刻的應用環境；
2) 提供功能全面的軟件開發套件（SDK）及接口（API），易與軟件集成；
3) 采用集成化射頻芯片，模塊性能更加穩定，更適合較惡劣的高要求應用環境；
4) 采用載波消除技術，標簽讀取的準確性更好、范圍更廣；
5) 模塊體積業界最小，寬電壓設計；
6) 為可靠數據捕獲而增強的噪音抑制功能；
7) 具有高精度返回信號強度(RSSI)。
二、產品技術參數
名稱 | M2100 |
射頻芯片 | PHYCHIPS PR9200 |
空中接口協議 | EPC global UHF Class 1 Gen 2/ISO 18000-6C |
工作頻率 | 840～960MHz（默認頻段920～925MHz） |
支持區域 | 中國，歐洲，美國，韓國，日本，臺灣…… |
工作電壓 | DC3.7V～5.0V |
峰值工作電流 | 500mA |
待機電流 | ≤30mA |
休眠電流 | ≤0.5mA |
射頻端口最大輸出功率 | 25dBm |
工作溫度 | -25℃～+65℃ |
工作濕度 | ≤95%（+25℃） |
儲存溫度 | -30℃～+70℃ |
最大接收靈敏度 | -62dBm |
天線接口阻抗 | 50Ω |
串口通信參數 | 波特率可調（默認115200bps）,奇偶位：無，數據位：8位，停止位：1位 |
功率輸出設置 | 5～25dBm可調/可調最小間隔為1dBm（默認25dBm） |
DRM模式 | 支持 |
RSSI | 支持 |
高溫自動保護功能 | 支持 |
電源使能 | 支持 |
GPIO接口 | 支持 |
天線接口 | MMCX |
FPC接口 | 10PIN/1.0mm/上接 |

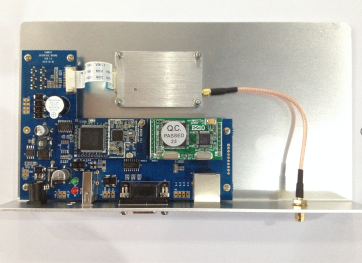

可選開發板套件 | 本公司為單通道讀寫模塊開發有相應的開發板套件，配上超高頻演示軟件DEMO，客戶可方便、快速地熟悉、使用單通道模塊，并進行相關的硬、軟件開發，縮短開發周期。 單通道讀寫模塊開發板外圍接口：RS-232。 開發板套件包括：?jiǎn)瓮ǖ雷x寫模塊+開發板1套、12V電源適配器1個、接口連接線1根。開發板尺寸：22.0*12.0*3.5CM。 注：開發板相關配置須另購。
|
三、產品接口定義
管 腳 | 名 稱 | 描 述 |
1 | UART TX | 串行接口發送，TTL電平，低電平為0V，高電平為3.3V |
2 | UART RX | 串行接口接收，TTL電平，低電平為0V,高電平為3.3V～5.0V |
3 | - | - |
4 | - | - |
5 | - | - |
6 | P_EN | 模塊電源使能，此管腳默認為高電平5V，當外部接入低電平（0V）時，M2100模塊進入休眠狀態。 |
7 | GND | GND |
8 | GND | GND |
9 | VCC | 直流供電，輸入電壓為5.0V，M2100最大工作電流為500mA，故在設計電路時應考慮給其足夠的供電電流。 |
10 | VCC | 直流供電，輸入電壓為5.0V，M2100最大工作電流為500mA，故在設計電路時應考慮給其足夠的供電電流。 |
注：10PIN連接器，間距為1.0MM，上接型。

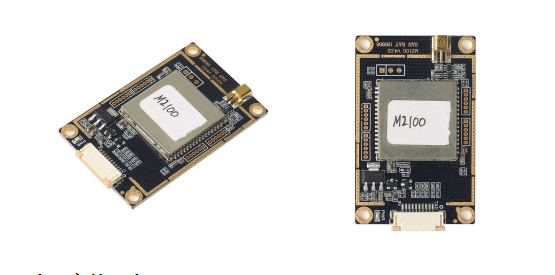

五、產品外觀圖

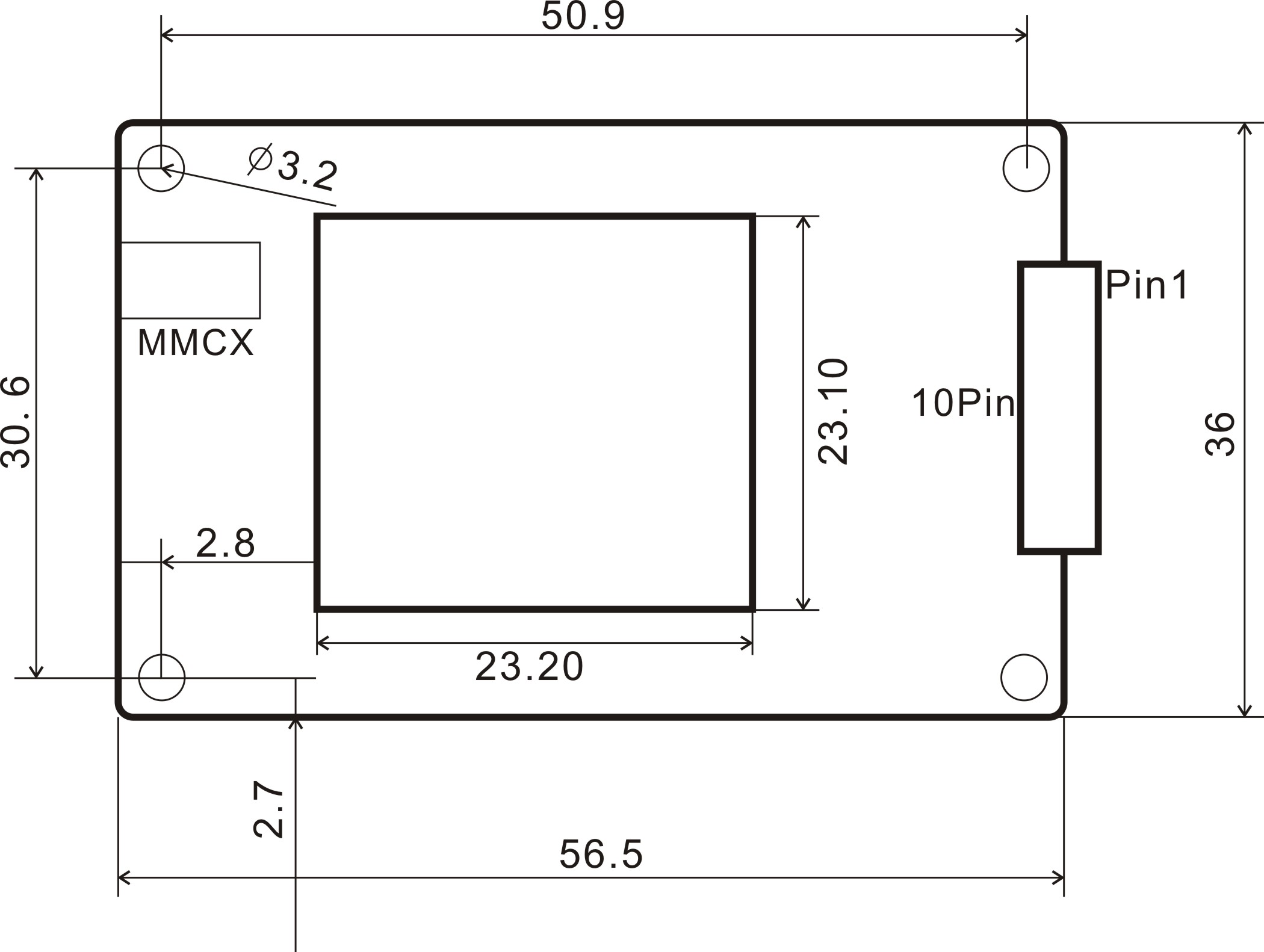

六、產品尺寸
