一、產品描述
M2410是一款工作在2.4GHz頻段的有源RFID讀寫模塊；該產品應用范圍廣、識別率高、功能強大、可靠性高、擴展性強等特點，其讀取距離可達350m。
M2410新一代高性能式2.45G遠距離讀寫器模塊，凝聚了10 年的RFID研發經驗。M2410遠距離讀寫模塊搭載了Nordic公司研發的新一代2.4G高頻收發芯片，主控芯片選用了新一代高性能ARM-COTEXM處理器，具備看門狗、實時監控設備狀態信息等功能。
M2410模塊還集成了高動態范圍增益控制電路，實現寬范圍距離應用；讀寫器模塊采用金屬外殼屏蔽設計，外形簡潔美觀、小巧輕便、堅固耐用，雙排插針接口，和主機連接更可靠。
M2410產品采用了軟件容錯和硬件抗干擾設計，能在惡劣的工作環境中長時間連續、穩定地工作?？?/span>嵌入各種設備，適用范圍廣泛，可用于醫院、養老院、學校、工礦、企事業單位、科研院校、部隊、監獄等單位的人員區域定位，以及涉密資料、貴重物品、倉儲物品、流轉資產管理等應用。
產品功能：
1) 讀寫器模塊支持TTL電平、UART通訊接口；
2) 識讀距離可軟件調試，實現周界性應用；
3) 提供功能強大的API用戶接口，可實現與用戶現有信息系統快速集成對接；
4) 讀寫器模塊的設計、器件選型和生產測試過程均參照工業產品標簽，可滿足各類苛刻條件下的使用；
5) 該產品采用合金一體屏蔽罩，具有高強度，抗干擾等優點；
6) 通信協議為自主開發，針對特殊用戶需求可定制和擴展；
7) 提供配套API 開發包，使客戶能快速完成開發。
二、產品技術參數
射頻參數 | |
工作頻率 | 2.4～2.483G |
接收靈敏度 | 優于-95 dbm |
通信速率 | 1Mbit/s |
頻率誤差 | ≤20ppm |
調制方式 | GFSK |
通訊接口參數 | |
物理接口 | 2*10雙排針、2.0mm間距 |
接口電平 | TTL電平 |
射頻接口 | MMCX母座 |
固件升級 | 支持升級 |
串口通信參數 | 波特率可調（默認230400bps） |
應用軟件平臺 | 提供軟件開發套件（SDK）及接口（API） |
標 簽 操 作 | |
支持標簽操作 | 私有協議 |
支持標簽工作模式 | 主動標簽 |
讀標簽距離 | 350m（取決于天線和標簽輸出功率） |
識別速度 | 200個標簽/秒（僅限ID號） |
機械電氣性能 | |
尺寸 | 63mm*36mm*4mm(L*W*H) |
電源 | DC5V |
關機電流 | 1uA |
接收電流 | 30mA（功耗0.15W） |
發射電流 | 100mA（功耗0.5W） |
工作溫度 | -20℃～60℃ |
儲存溫度 | -30℃～70℃ |
工作濕度 | 5%～95～（無凝露） |
三、接口說明

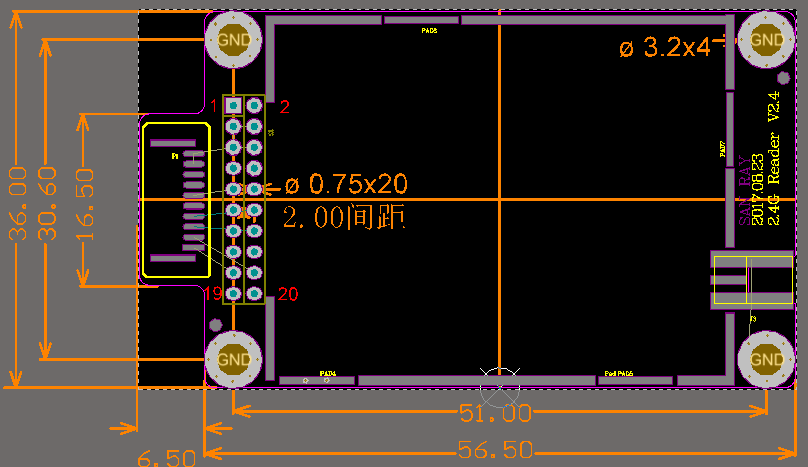

圖1 M2410外觀尺寸圖
產品接口定義：
管 腳 | 名 稱 | 描 述 |
1 | GND | 地 |
2 | GND | 地 |
3 | +5V | 5V電源輸入 |
4 | +5V | 5V電源輸入 |
5 | +5V | 5V電源輸入 |
6 | +5V | 5V電源輸入 |
7 | GND | 地 |
8 | GND | 地 |
9 | P-EN | 電源控制端（輸入高電平，模塊正常運行，輸入低電平，切斷電源） |
10 | GND | 地 |
11 | GND | 地 |
12 | DIO | 模塊編程數據接口 |
13 | GND | 地 |
14 | CLK | 模塊編程時鐘接口 |
15 | GND | 地 |
16 | GND | 地 |
17 | TXD | 串行接口發送，TTL電平，低電平為0V，高電平為3.3V |
18 | RXD | 串行接口接收，TTL電平，低電平為0V,高電平為3.3V～5.0V |
19 | GND | 地 |
20 | GND | 地 |

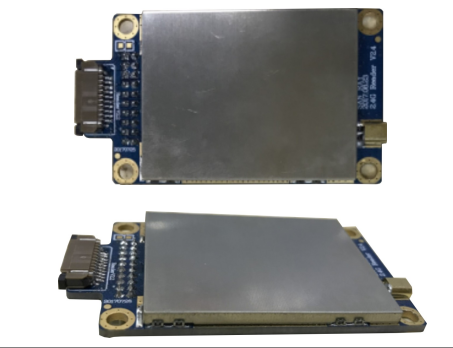

五、產品外觀
