M7131是潛心研發的高性能超高頻讀寫模塊，模塊大范圍可調輸出功率可達到0dBm~+33dBm，M7131擁有行業多標簽算法，模塊自適應，識別標簽極速的優勢，在單標簽讀取秒速可穩定達800次/秒以上（特定模式下）；密集標簽群讀性能超強，超過1千張標簽場景下，5秒可讀取超過1千張標簽。同時，M7131采用緊湊的結構設計，體積小巧（56.5*36.0*4.2 mm），且其工作電壓為寬電壓設計（DC4.0～5.5V），適用于各類手持機和固定設備中。
1)提供功能全面的軟件開發套件（SDK）及接口（API）， 易與軟件集成；
2)采用集成化射頻芯片，模塊性能穩定，適合較惡劣的高要求應用環境；
3)采用載波消除技術，標簽讀取的準確性好、范圍廣；
4)模塊體積業界最小，寬電壓設計；
5)為可靠數據捕獲而增強的噪音抑制功能；
6)具有高精度返回信號強度(RSSI)。
產品技術參數
名 稱 | M7131 |
空中接口協議 | EPC global UHF Class 1 Gen 2/ISO 18000-6C |
工作頻率 | 840～960MHz（默認頻段902～928MHz） |
支持區域 | 中國，歐洲，美國，韓國，日本，臺灣…… |
工作電壓 | DC4.0V～5.5V |
峰值工作電流 | ≤2.5A |
待機電流 | ≤20mA |
休眠電流 | ≤1mA |
射頻端口最大輸出功率 | 33dBm |
工作溫度 | -20℃～60℃ |
工作濕度 | ≤95%（+25℃） |
儲存溫度 | -40℃～85℃ |
最大接收靈敏度 | -82dbm |
天線接口阻抗 | 50Ω |
串口通信參數 | 波特率可調（默認115200bps）,奇偶位：無， 數據位：8位，停止位：1位 |
功率輸出設置 | 0～33dBm可調/可調最小間隔為1dBm（默認33dBm） |
DRM模式 | 支持 |
RSSI | 支持 |
高溫自動保護功能 | 支持 |
電源使能 | 支持 |
GPIO接口 | 支持 |
天線接口 | MMCX |
天線檢測功能 | 支持 |
FPC接口 | 10PIN/1.0mm/上接 |

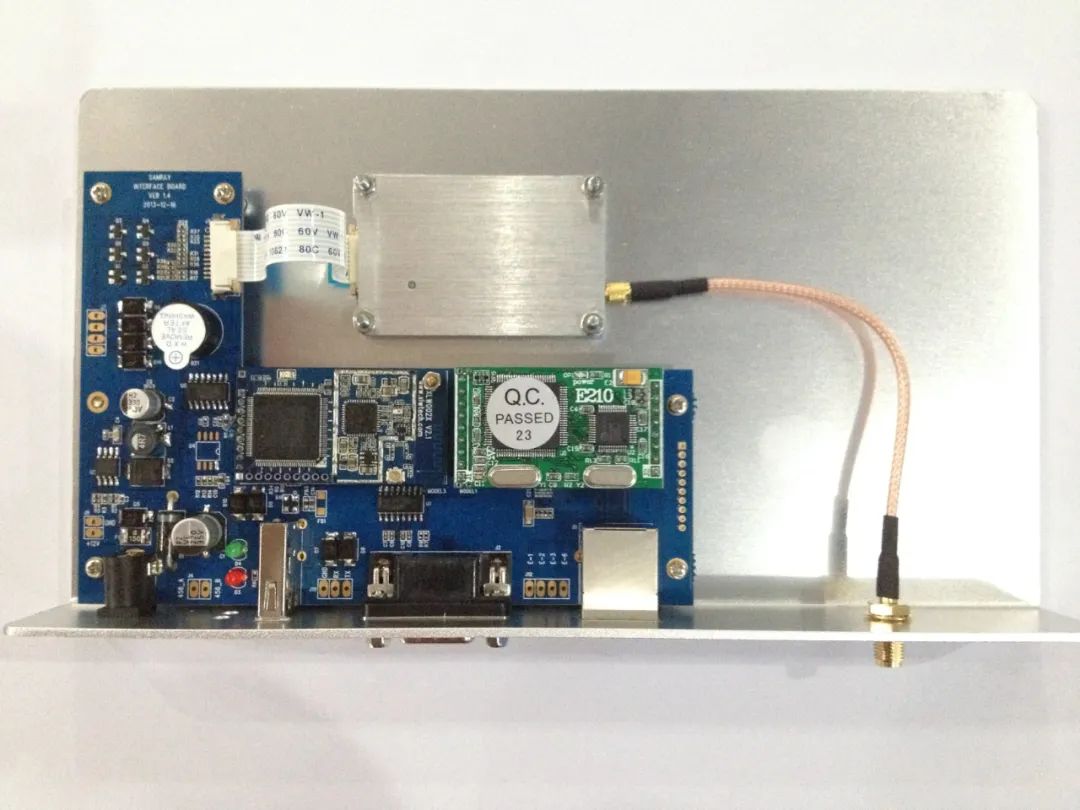

可選開發板套件 | 本公司為單通道讀寫模塊開發有相應的開發板套件，配上超高頻演示軟件DEMO，客戶可方便、快速地熟悉、使用單通道模塊，并進行相關的硬、軟件開發，縮短開發周期； 單通道讀寫模塊開發板外圍接口：RS-232； 開發板套件包括：單通道讀寫模塊+開發板1套、12V電源適配器1個、接口連接線1根；開發板尺寸：22.0*12.0*3.5CM； 注：開發板相關配置須另購；
|
管 腳 | 名 稱 | 描 述 |
1 | UART TX | 串行接口發送，TTL電平，低電平為0V，高電平為3.3V |
2 | UART RX | 串行接口接收，TTL電平，低電平為0V，高電平為3.3V～5.0V |
3 | GPIO3 | 保留位 |
4 | GPIO2 | 保留位 |
5 | GPIO1 | 保留位 |
6 | P_EN | 模塊電源使能，此管腳默認為高電平5V，當外部接入低電平（0V）時，M7131模塊進入休眠狀態； |
