一、 產品描述
新一代工業級UHF RFID 桌面式發卡平臺，基于新一代ARM-COTEXM3處理器，采用工業級設計，凝聚了10 年的RFID研發經驗。發卡平臺搭載了本公司研發的新一代超高頻M2210/M2100模塊，并集成有RS232以及100兆網口等通訊接口。桌面式發卡平臺是為配合用戶在后臺或者管理中心進行發卡管理應用而設計的RFID讀寫設備，適用于RFID集成系統中作為標簽的數據初始化，標簽數據修改，標簽功能測試應用，也可獨立作為短距離RFID讀寫器應用，讀寫器為同類產品中讀取距離最遠、性能最穩定的超高頻讀寫器產品。超高頻支持EPC global UHF Class1 GEN2/ISO 18000-6C 空中接口協議。
F6195具有Mini USB、以太網等通信接口，以及6個輸入輸出IO口。軟件上為用戶提供全面的軟件開發套件（SDK）及接口（API）, 易與用戶的軟件進行集成，搭配簡單易于操作的服務器軟件，方便快速使用和配置我們的設備。
F6195 采用底板打砂氧化設計，外形簡潔美觀、堅固耐用，富有科技感和現代感。設備帶有各種通信接口，便于快捷和主機連接。讀寫標簽速度快，特別適合桌面式應用需求。
該系列目前主要有2款產品：
型號 | 版本差異 |
F6195-H | H系列搭配M2210模塊 |
F6195-L | L系列搭配M2100模塊 |
二、產品優勢
1) 新一代高性能ARM-COTEXM3處理器，產品功能更加強大，內置了主從模式、自動模式，有更多的可擴展性，能滿足更多的客戶需求；
2) 采用工業級芯片設計，并增加外部看門狗電路，提高產品可靠性；
3) 集成了網口、Mini USB、RS485功能，集成了豐富的通信接口，方便用戶選擇合適的接口進行連接使用。Mini USB接口任何時候可以連上，方便配置設備參數，串口、網口2個通信端口鏈接正常的話，可以同時讀到相同標簽數據。如果網絡沒連接成功，可以通過串口傳送數據；
4) 原有網絡端口連接斷開的時候，具有設備蜂鳴器報警故障提醒功能。同時指示燈設計有閃爍報警功能；
5) 設備設計有6個IO口（4輸出2輸入）供用戶擴展應用。2輸入IO口能設置觸發讀取EPC，可以設置高電平觸發，反向停止；或可設置觸發后工作時間，后自動停止。讀卡方式可設置為，只讀一張卡后停止，或者連續讀卡；
6) 射頻部分采用載波抑制技術，具有極強的抗干擾能力；
7) 提供功能最為全面的軟件開發套件（SDK）及接口（API）,方便用戶進行軟件的集成開發；
8) 提供搭配簡單易于操作的服務器軟件，方便快速使用和配置我們的設備；
9) 采用超高隔離技術，完美解決端口之間竄讀問題。
三、主要特性
n 搭載新一代高性能ARM-COTEXM3處理器，并集成外部看門狗電路
n 具有斷網報警，自動重連的功能
n 協議支持：ISO 18000-6C/EPC GenⅡ
n 工作頻率：840MHz -960MHz
n 工作區域：中國，歐洲，美國，韓國，日本等
n 靈敏度：-82dBm
n 工作電壓：12V
n 峰值工作電流：＜2.5A
n 待機電流：＜50mA
n H系列模塊最大發射功率：30dBm
n 高溫自動保護
n 通信功能： Mini USB、RS-485、網口、232串口、韋根
n GPIO口：4個IO口輸出和2個IO口輸入
n 天線增益：9dbi
u 外形尺寸：400*300*35mm
四、F6195主要性能參數
名稱 | 規格參數 | 備注 |
主控芯片 | ARM-COTEXM3 | |
空中接口協議 | EPC global UHF Class 1 Gen 2/ISO 18000-6C | |
工作頻率 | 840～960MHz（默認頻段920～925MHz） | |
支持區域 | 中國，歐洲，美國，韓國，日本等 | |
工作電壓 | DC12V | |
工作電流 | H系列＜2.5A L系列＜700mA | |
待機電流 | ＜50mA | |
輸出功率 | 軟件可調：步階間隔1.0dB，+5dBm～30dBm 各通道單獨可調 | |
最大接收靈敏度 | -82dBm | |
工作溫度 | -25℃～+65℃ | |
工作濕度 | ≤95%（+25℃） | |
儲存溫度 | -30℃～+70℃ | |
DRM模式 | 支持 | |
RSSI | 支持 | |
高溫自動保護 | 支持 | |
外部看門狗 | 支持 | |
GPIO口 | 輸入IO口：2路 輸出IO口：4路 | |
蜂鳴器 | 支持 | |
LED指示燈 | 電源指示燈：1 LED（紅） 狀態指示燈：1 LED（綠） | |
通信功能 | Mini USB接口 網口 RS-485 WIFI（選配） 藍牙（可定制） 232串口 韋根 | |
外觀尺寸 | 400*300*35mm
| |
表1 F6195主要性能參數

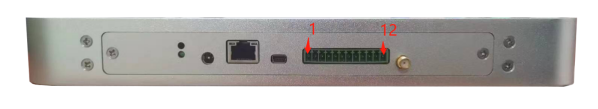

五、接線端子接口定義
管腳 | 名稱 | 描術 |
1 | 5V | 5V電源輸出 |
2 | RS-485-A | RS-485通訊接口 |
3 | RS-485-B | RS-485通訊接口 |
4 | GPIO_IN1 | IO輸入控制接口 |
5 | GPIO_IN2 | IO輸入控制接口 |
6 | TXD | RS-232通訊口 |
7 | RXD | RS-232通訊口 |
8 | GND | 地 |
9 | GPIO_OUT1 | GPIO口輸出端（可配置韋根 DATA0輸出） |
10 | GPIO_OUT2 | GPIO口輸出端（可配置韋根 DATA0輸出） |
11 | GPIO_OUT3 | GPIO口輸出端，可通過程序控制高低電平輸出。輸出高電平為5V，低電平為0V。最大輸出電流為100mA。（默認輸出電平為低電平0V） |
12 | GPIO_OUT4 | GPIO口輸出端，可通過程序控制高低電平輸出。輸出高電平為5V，低電平為0V。最大輸出電流為100mA。（默認輸出電平為低電平0V） |
