一、產品描述
超高頻一體式系列讀取設備是高端一體化UHF RFID讀寫器產品，其設計搭載了本公司研發的超高頻M2210/M2100/M7131讀寫模塊和RFID天線，一體式設備F5016讀取距離可達0~10米，行業多標簽算法可極速識別標簽。針對客戶的需求，標簽可加密設置，其他讀寫器讀時為亂碼，增強保密性。在同類產品中性能穩定且讀取距離遠，設備標準集成有RS232和100兆以太網絡通訊接口。
超高頻一體式系列采用PC+ABS/鋁合金外殼設計，防水防塵（IP67）、抗干擾能力強，滿足室外全天候工業級產品的設計要求。支持EPC global UHF Class 1 Gen 2 / ISO 18000-6C協議，多接口、識別距離遠、速度快、準確率高、抗干擾能力強、防護性能優良和安裝使用方便等特點。
該系列目前主要有2款產品：
型號 | 版本差異 |
F5016-H | H系列搭配M2210模塊 |
F5016-L | L系列搭配M2100模塊 |
F5016-S | S系列搭配M7131模塊 |
產品優勢：
1) H系列采用M2210模塊，接收靈敏度可達-82dBm；L系列采用M2100模塊，接收靈敏度可達-62dBm；S系列采用M7131模塊，接收靈敏度可達-82dbm，最高功率33dBm；高性能，苛刻的應用環境亦適用；
2) 穩定性高，60*24小時高溫拷機，可不間斷穩定運行；
3) 多標簽密集讀取性能卓越，H系列可實現大于800 tags/s標簽識別率，L系列可實現大于200 tags/s標簽識別率，S系列可實現大于800tags/s標簽識別率；
4) 提供功能全面的軟件開發套件（SDK）及接口，易與RFID軟件集成；
5) 采用集成化射頻芯片，模塊性能穩定，惡劣高要求應用環境亦可適用；
6) 采用載波消除技術，標簽讀取準確性好、范圍廣；
7) 為可靠數據捕獲而增強的噪音抑制功能；
8) 支持高精度返回信號強度(RSSI) ；
9) 抗干擾電路設計；
10) 采用PC+ABS/鋁合金盒外殼設計堅固耐用，整機設備完全浸泡水底12H無進水現象，防護等級達IP67以上，可在惡劣的環境下正常使用。
二、產品技術參數
序號 | 名稱 | 參數 |
1 | 工作電壓 | DC 7.5-24V |
2 | 峰值工作電流 | H系列：12V/2.0A L系列：12V/700mA S系列：12V/2.5A |
3 | 工作溫度 | -30～65℃ |
4 | 工作濕度 | 5%-95% RH 無凝露 |
5 | 儲存溫度 | -40～+70℃ |
6 | 防護等級 | IP67 |
7 | 標簽協議 | EPC global UHF Class 1 Gen 2 / ISO 18000-6C |
8 | 工作頻段 | 840～960 MHz |
9 | 支持工作區域 | China 1，China 2 US, Canada and other regions following U.S. FCC Europe and other regions following ETSI EN 302 208 with & without LBT regulations Japan、Korea、Malaysia、Taiwan |
10 | 輸出功率 | 軟件可調：H系列：步階間隔1.0dB，+5dBm-+30dBm L系列：步階間隔1.0dB，+5dBm-+25dBm S系列：步階間隔1.0dB，0dBm-+33dBm |
11 | 輸出功率平坦度 | ±0.2dBm |
12 | 接收靈敏度 | H系列：-82dBm L系列：-62dBm S系列：-82dbm |
13 | 射頻端口駐波 | ≤1.5 |
14 | 讀取距離 | F5016-H：0～10米 F5016-L：0～5米 F5016-S：0～8米 讀取距離與標簽類型、發射功率以及應用環境有關 |
15 | 多標簽讀取 | H系列：≥800tags/s L系列：≥200tags/s S系列:≥800tags/s |
16 | 接口通訊速率 | 115200bps |
17 | 工作溫度檢測 | H、S系列支持 |
18 | 密集讀寫器模式 DRM | 支持 |
19 | 天線連接保護 | 支持 |
20 | 返回信號接受強度 RSSI | 支持 |
21 | 天線類型 | 搭配4.5dBi圓極化天線 |
22 | GPIO控制 | 輸入IO口：2路 輸出IO口：4路 |
23 | 通迅接口 | RS-232、網口 WIFI（選配） RS-485（選配）、韋根26/34（選配）、 藍牙(可定制) |
24 | 蜂鳴器 | 有 |
25 | 外觀設計 | PC+ABS/鋁合金外殼設計 |
26 | 外觀尺寸 | 133*133*52mm |
27 | 重量（整機） | 1.25KG |

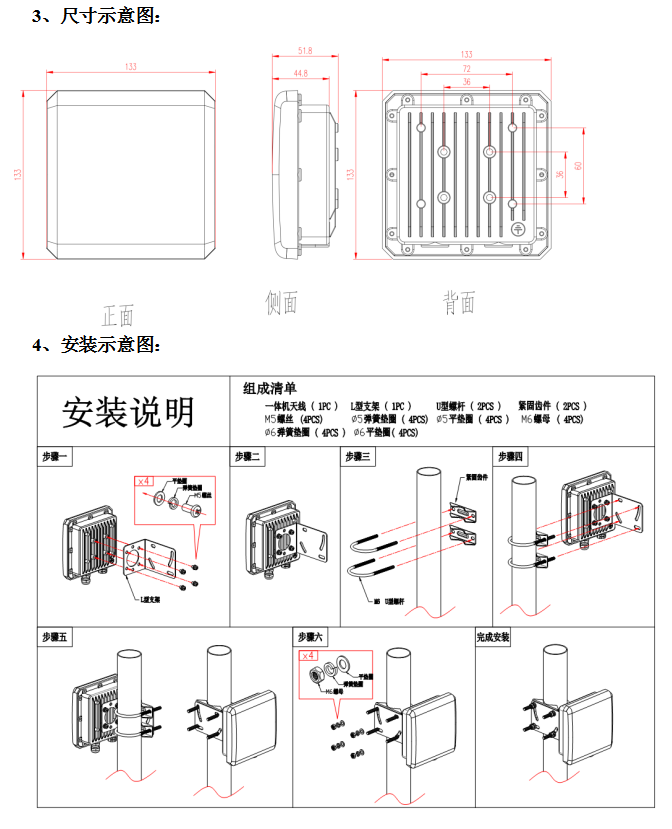

三、產品外觀尺寸、輻射方向圖、安裝圖
1、F5016實物
